La caractérisation mécanique

Essai mécanique et instrumentation

Les essais de caractérisation mécaniques en statique et dynamique pour des matériaux ou des structures permettent de mesurer des caractéristiques physiques comme le module de Young et la limite élastique.

L’Instrumentation des expériences se fait grâce à différents outils comme :

Les jauges de déformations, (mesure très précise de la déformation mais sur une zone très locale).

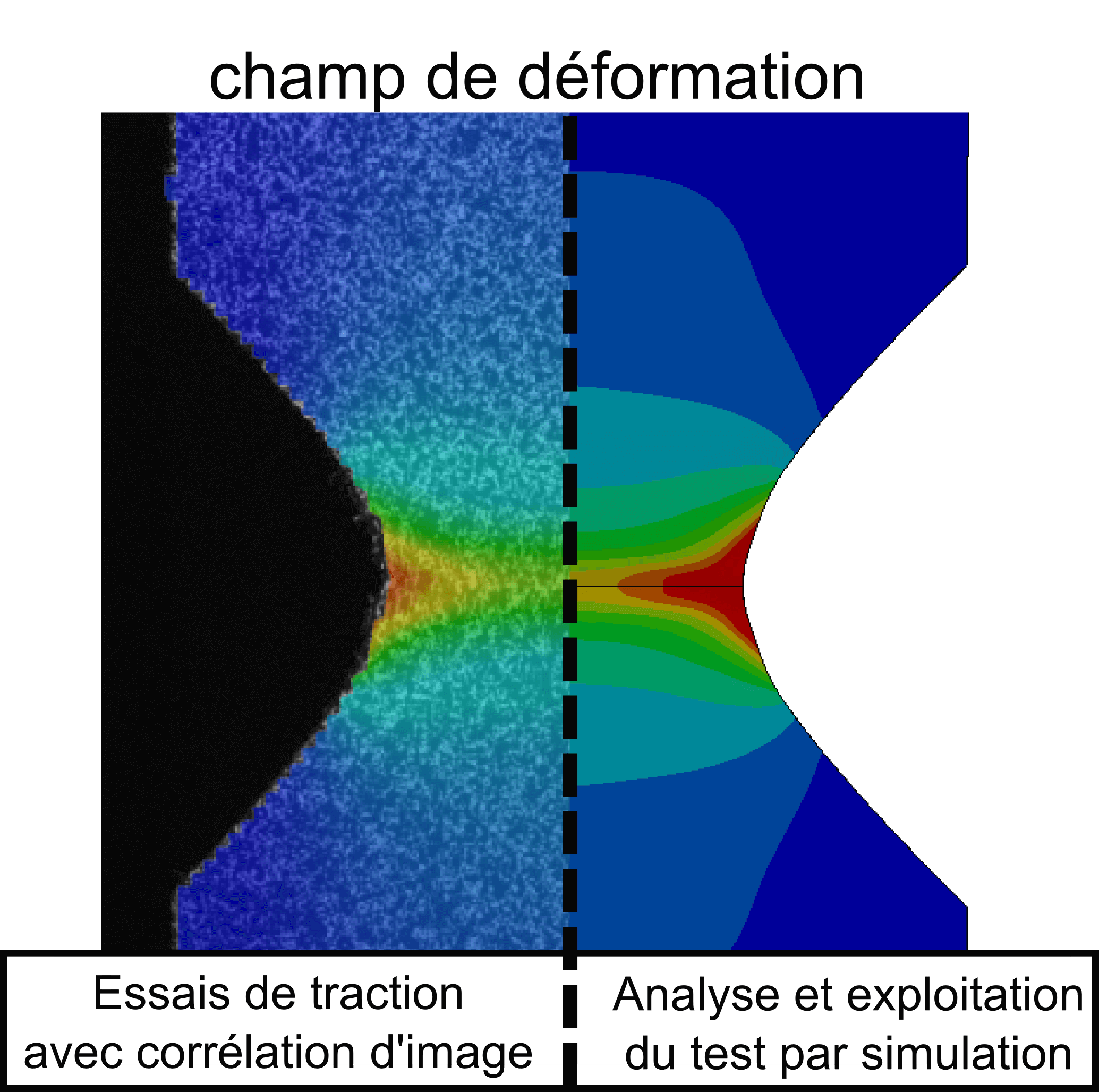

La corrélation d’image, (qui permet de mesurer des champs de déplacement ou de déformation sur une grande zone grâce à des caméras).

Les accéléromètres…

Capteur de force.

Machines d’essais statiques

Les machines ainsi que les résultats obtenus ci-dessous sont utilisés pour des essais classiques :

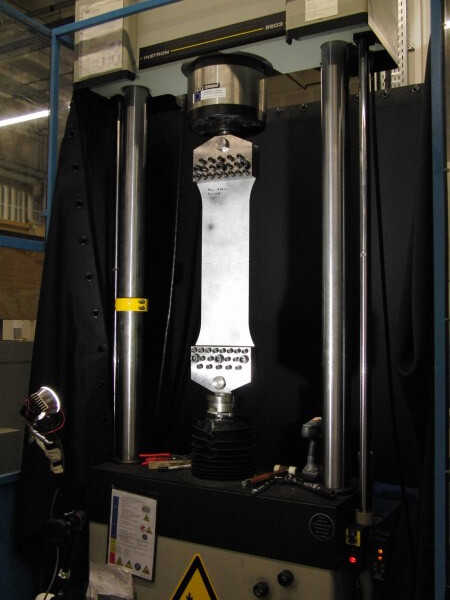

Machine de Traction / compression 10 – 50 – 250 – 500 kN

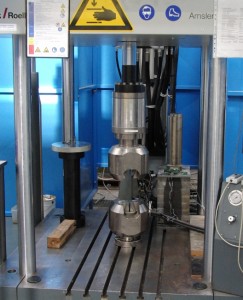

Machine de Traction / compression et torsion 250 kN et 2kNm

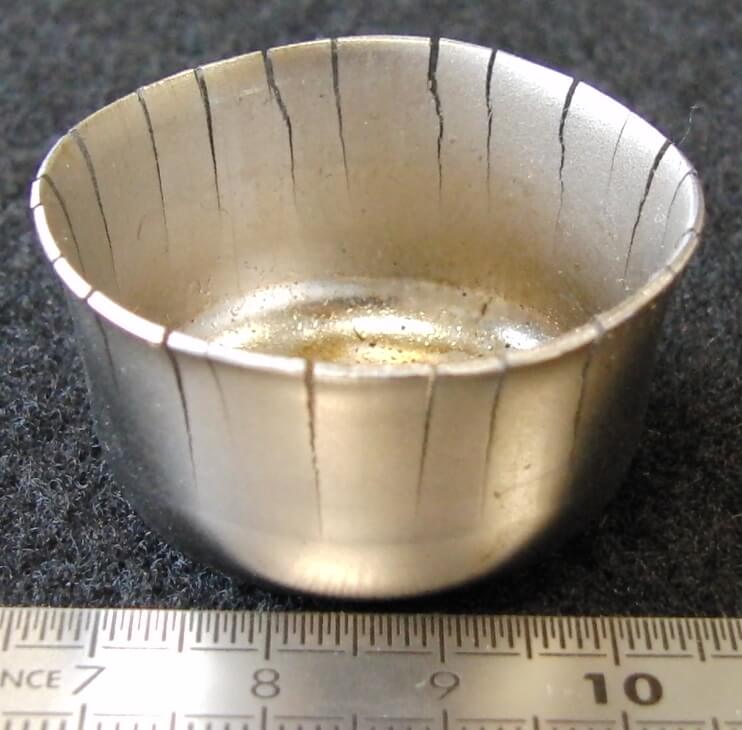

Godet obtenu par emboutissage


Mise en condition des éprouvettes dans des enceintes thermiques et climatiques (-193°C + 200°C)


Essais thermomécaniques sur Gleeble

Machines d’essais dynamiques

Catapulte instrumentée, capacité maxi 5 kg à 30m/s, avec un volume impacté de 800x800x250mm et possibilité de contrôle de la température

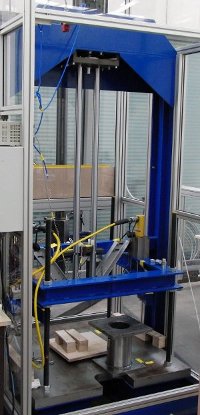

Tour de chute avec une hauteur de chute de 3m, pour essais d’accélération type 500g durant 4ms. Un dispositif de traction a été développer permettant d’atteindre des intermédiaires de 10 à 100 /secondes

Barres de Hopkinson (pour des essais de traction et compression rapide)
